웹(Web)코팅
Filmetrics의 시스템은 고분자 필름분야에서 필름과 코팅의 두께를 측정하는 데 널리 사용되며 웹검사 응용분야를 위해 특별히 설계된 제품들이 있습니다.
Web 검사 응용분야
플라스틱 필름의 제조에서는 여러 면으로 코팅 두께가 품질에 매우 중요합니다. 이러한 것이 포함되는데: 총 필름 두께(최대 400µm 까지), Coextrusion 아래층(sub-layer)두께, 그리고 코팅된 필름 웹의 두께가 있습니다. 특히 PET 코팅의 경우에는 F20-UV 매우 얇은(~10 nm) 층을 측정 할 수 있습니다. 심지어 활성 플라즈마 표면 처리까지도. 자사의 표준 F20 어디에나 있는 하드코팅과 같은 코팅도 0.05-50µm 범위 안에서 측정 할 수 있습니다.
자사는, 페트병, 폴리카보네이트, 셀룰로오스 및 폴리올레핀 등 고분자 필름의 광범위한 범위의 굴절률에 대한 데이터베이스를 갖고 있으며 뿐만 아니라 이국적인 소재와 같은 전도성 고분자 특성들의 데이터베이스도 갖고 있습니다.
이러한 각각의 응용은 도전적인 독특한 설정을 제공하며 Filmetrics에서는 그에 따른 소프트웨어, 하드웨어 개발을 하였으며 응용의 적합한 해결책 지식을 제공 할 수 있습니다.
웹 검사와 일반 고분자 필름 측정, 자사의 박막 전문가에게 문의 하시길 바랍니다
Filmetrics는 무상의 샘플 측정을 제공 합니다 - 결과는 보통 1-2일 안에 가능 합니다.
측정 보기

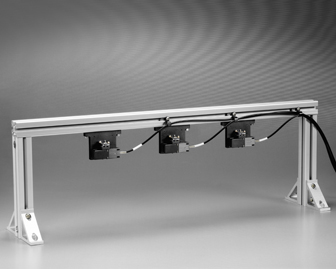

두께는 자사의 200um small-spot 화이버를 연결한 F20을 이용하여 측정 되었습니다. Polyvinyl chloride (PVC)의 사출된 플라스틱 필름의 두께 측정은 인라인 및 탁상용 셋업으로 실시간 측정 되었습니다. 탁상용 측정을 위한 SS-3 표준 스테이지는 단일 스팟(single spot) 측정에 사용됩니다. 인라인(in-line) 측정들에 대해서는 렌즈 및 RKM 이 웹(Web) 이동 중 실시간 측정에 사용 되고 있습니다. 광대한 굴절률 데이터 베이스의 이용으로 PVC 두께는 쉽게 측정 됩니다. F20은 PET와 같이 다양한 재료의 코팅두께 뿐만 아니라 동시 압출된 필름의 두께 측정에도 사용 됩니다.측정 셋업:
인라인(in-line) 탁상용 측정을 위한 200um small fiber 연결된 F20
사용된 레서피:
측정결과:
